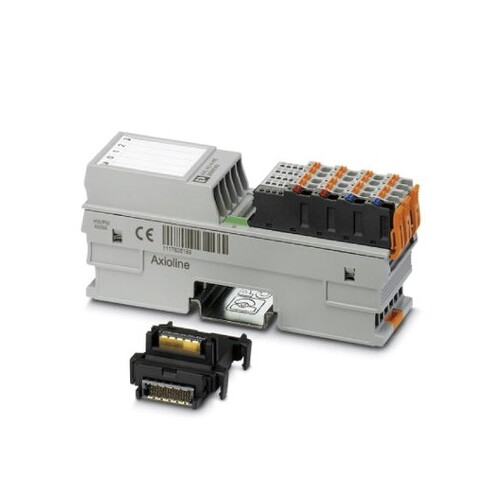

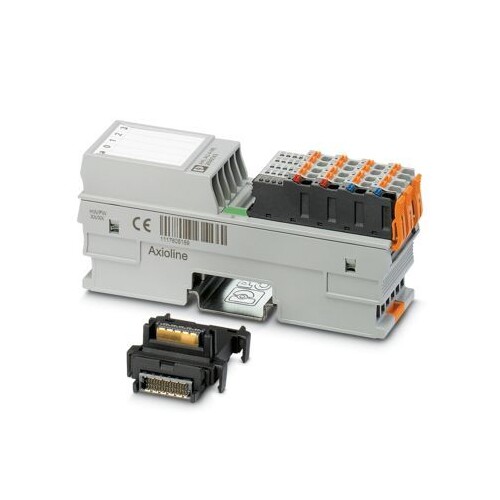

2688491 Phoenix AXL F AI4 I 1H I/O-Modul
)
)
)
)
)
)
)
)
)
)
Artikelnummer :25914427
Hersteller Art Nr. :2688491
Herkunftsland :DE
Zolltarifnr :85389091
EAN: 4046356744225
Dieser Artikel wird für Sie bestellt.
Beschreibung
Axioline F, Analogeingabemodul, Analoge Eingänge: 4, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, Anschlusstechnik: 2-, 3-, 4-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, integrierte Sensorversorgung, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
LIMMERT-KI Beschreibung
Das Phoenix AXL F AI4 I 1H I/O-Modul ist ein hochentwickeltes analoges Eingabemodul, das speziell für die Axioline F Stationen konzipiert wurde. Mit vier analogen Eingängen unterstützt es eine Vielzahl von Strombereichen, darunter 0 mA bis 20 mA und ±20 mA. Die robuste Bauweise und die Schutzart IP20 machen es ideal für industrielle Anwendungen. Das Modul bietet eine hohe Übertragungsgeschwindigkeit von 100 Mbps und ist für den Betrieb unter extremen Bedingungen geeignet, mit Betriebstemperaturen von -25 °C bis 60 °C. Dank der integrierten Sensorversorgung und der flexiblen Anschlusstechnik (2-, 3- und 4-Leiter) ist es einfach zu installieren und zu konfigurieren. Es bietet zudem eine hohe Präzision mit einer A/D-Wandler Auflösung von 16 Bit und ist gegen elektromagnetische Störungen geschützt.
Technische Merkmale (Limmert KI extrahiert):
| Netto-Gewicht: | 195,9 g |
| Anschlusstechnik: | 2-, 3-, 4-Leiter |
| Stromverbrauch: | max. 150 mA |
| Anzahl der analogen Eingänge: | 4 |
| Montageart: | DIN-Schiene |
| Betriebsfeuchtigkeit: | 5 % ... 95 % (nicht kondensierend) |
| A/D-Wandler Auflösung: | 16 bit |
| Farbe: | Verkehrsgrau A RAL 7042 |
| Schutzart: | IP20 |
| Strombereich: | 0 mA ... 20 mA, 4 mA ... 20 mA, ±20 mA |
| Versorgungsspannung: | 24 V DC |
| Prüfspannung: | 500 V AC 50 Hz |
| Abmessungen (B x H x T): | 35 mm x 126,1 mm x 54 mm |
| Übertragungsgeschwindigkeit: | 100 Mbps |
| Lagertemperatur: | -40 °C ... 85 °C |
| Betriebstemperatur: | -25 °C ... 60 °C |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung AC 50 Hz: | 0|0 V |
| Versorgungsspannung DC: | 30|19.2 V |
| Eingang, Strom: | Ja |
| Eingang, Spannung: | Nein |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Eingangssignal konfigurierbar: | Ja |
| Auflösung der Analogeingänge: | 16 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Auflösung der Analogausgänge: | 4 Bit |
| Anzahl der analogen Eingänge: | 4 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Nein |
| Versorgungsspannung AC 60 Hz: | 0|0 V |
| Analoge Eingänge konfigurierbar: | Ja |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Ja |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Ja |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | ohne |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Breite: | 35 mm |
| Höhe: | 125.893334 mm |
| Tiefe: | 52.649984 mm |
| Zertifiziert für UL-Gefahrenbereich Klasse I: | 52.8 |
| Unterstützt Protokoll für EtherCAT: | Nein |
| SIL gemäß IEC 61508: | sonstige |
