5093526 Obo V50 3+NPE 280 Combi- Controller dreipolig mit NPE 2 Typ 1+2
)
)
)
)
Artikelnummer :21754308
Hersteller Art Nr. :5093526
Herkunftsland :HU
Zolltarifnr :85363030
EAN: 4012196385997
Dieser Artikel wird für Sie bestellt.
Beschreibung
Kombiableiter
- Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
- Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt
- Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
- Rastfunktion mit Vibrationsschutz und Spannungskodierung
- Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung
- Anwendung: Blitzschutz-Potentialausgleich für Gebäude der Klasse III und IV
Blitzstrom- Kombiableiter Typ 1+2, , ¿ Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) ¿ Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt, ¿ Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige ¿ Rastfunktion mit Vibrationsschutz und Spannungskodierung, ¿ Kunststoff nach UL 94 V-0 ¿ Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung, , Anwendung: Blitzschutz-Potentialausgleich für Gebäude der Klasse III und IV.
LIMMERT-KI Beschreibung
Der Obo V50 3+NPE 280 Combi-Controller ist ein hochentwickelter Blitzstrom-Kombiableiter der Typen 1+2, ideal für den Blitzschutzpotentialausgleich in Gebäuden der Klassen III und IV. Mit einem Blitzstromableitvermögen von 12,5 kA pro Pol und bis zu 50 kA gesamt bietet er umfassenden Schutz gegen Überspannungen. Die Nennspannung beträgt 230 V, während die höchste Dauerspannung bei 280 V liegt. Der Controller ist modular und steckbar, ausgestattet mit einer Abtrennvorrichtung und einer optischen Statusanzeige. Er ist für den Innenbereich konzipiert und erfüllt die Anforderungen nach VDE 0185-305 (IEC 62305). Mit einem Betriebstemperaturbereich von -40 bis +80 °C ist er für verschiedene Umgebungen geeignet und bietet eine hohe Zuverlässigkeit und Sicherheit.
Technische Merkmale (Limmert KI extrahiert):
| Nennspannung AC: | 230 V |
| Max. Leiterquerschnitt starr: | 35 mm² |
| Luftfeuchtigkeit: | 5 bis 95 % |
| Höchste Dauerspannung AC: | 280 V |
| Nennableitstoßstrom (8/20 µs): | 30 kA |
| Max. Leiterquerschnitt flexibel: | 35 mm² |
| Montageart: | Hutschiene TH35 |
| Blitzstromableitvermögen pro Pol: | 12,5 kA (10/350) |
| Höchste Dauerspannung (L-N): | 280 V |
| Gehäusewerkstoff: | PA UL 94 V-0 |

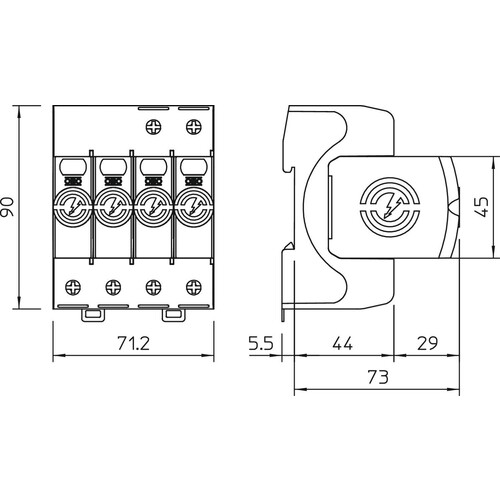

| Einbaumaße (LxBxH): | 90 x 71,2 x 78,5 mm |
| Maximaler Ableitstoßstrom (8/20 µs): | 30 kA |
| Blitzstoßstrom (10/350 µs): | 12,5 kA |
| Gesamt Blitzstromableitvermögen: | 50 kA (10/350) |
| Höchste Dauerspannung (N-PE): | 255 V |
| Drehmoment für FM-Klemme: | 0,20 Nm |
| Betriebstemperaturbereich: | -40 bis +80 °C |
Produktmerkmale
| Nennspannung AC: | 230 V |
| Schutzpegel: | 1.3 kV |
| Fernsignalisierung: | sonstige |
| Baugröße: | 4 TE |
| Montageart: | sonstige |
| Folgestromlöschfähigkeit: | 0.1 kA |
| Signalisierung am Gerät: | optisch |
| Höchste Dauerspannung AC: | 280 V |
| Schutzpegel L-N: | 1.3 kV |
| Schutzpegel N-PE: | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 35 mm² |
| Blitzstoßstrom (10/350): | 12.5 kA |
| Prüfklasse: | sonstige |
| Polzahl: | 4 |
| Netzform TN-S: | Ja |
| Netzform TN: | Ja |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | sonstige |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): | 35 A |
| Netzform sonstige: | Nein |
| Netzform DC: | Nein |
| Netzform TN-C-S: | Ja |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): | 35 A |
| Integrierte Vorsicherung: | Nein |
| Netzform TN-C: | Nein |
| Netzform TT: | Ja |
| Netzform IT: | Nein |
