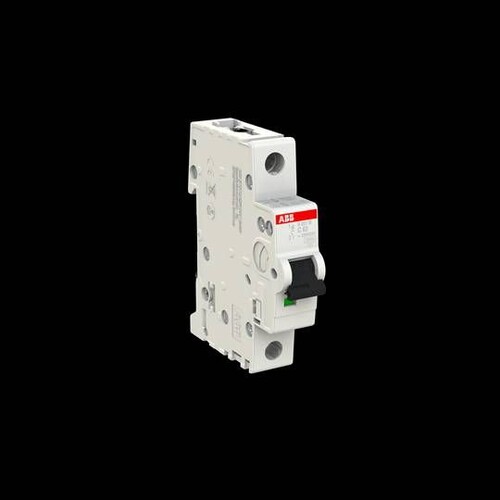

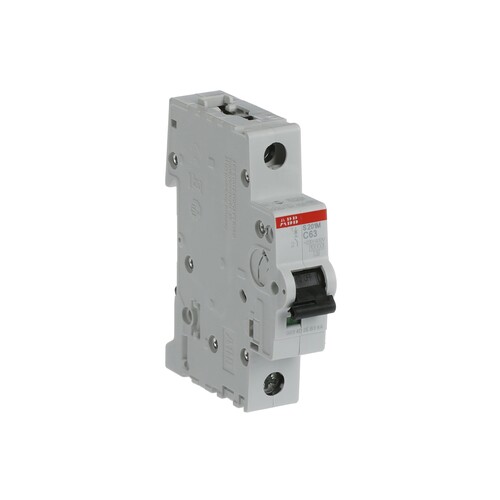

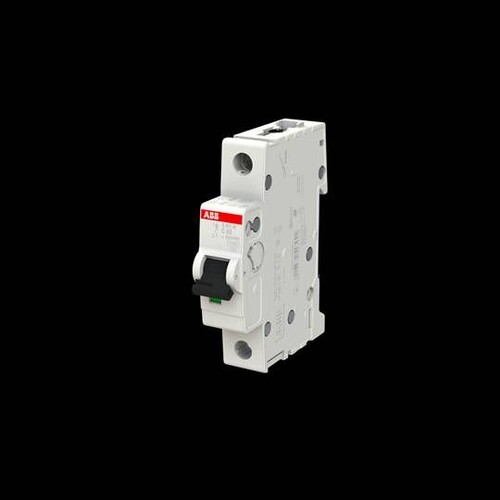

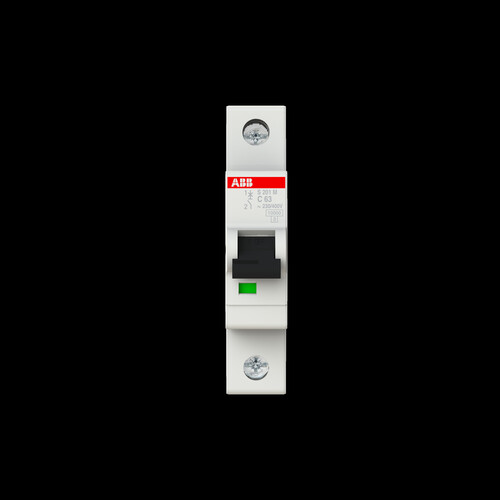

S201M-C63 STOTZ Automat S201M-C63
)
)
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20898704
Hersteller Art Nr. :2CDS271001R0634
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779605274 4016779543941 4016779976121
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der S201M-C63 Miniatur-Schutzschalter von STOTZ ist ein zuverlässiger und kompakter Schutzschalter, der speziell für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen entwickelt wurde. Mit einer Nennstromstärke von 63 A und einer Nennspannung von 230 V AC bietet er eine robuste Lösung für den Kabelschutz gegen Überlast und Kurzschluss. Seine Auslösecharakteristik C ermöglicht eine präzise Anpassung an verschiedene Lastbedingungen. Der Schutzschalter ist für den Einsatz auf DIN-Schienen konzipiert und erfüllt die höchsten Sicherheitsstandards gemäß IEC/EN 60898-1. Mit einem kompakten Design und einer Breite von nur 1 Teilungseinheit ist er ideal für platzsparende Installationen. Zusätzliche Funktionen wie die Möglichkeit zur Montage von Zubehör machen ihn zu einer flexiblen Wahl für jede elektrische Installation.
Technische Merkmale (Limmert KI extrahiert):
| Breite in Teilungseinheiten: | 1 |
| Lagertemperatur: | -40 ... +70 °C |
| Zusatzeinrichtungen möglich: | Ja |
| Maximale Betriebsspannung: | 253 V AC |
| Betriebstemperatur: | -25 ... +55 °C |
| Produkttyp: | Miniatur-Schutzschalter |
| Betriebsdauer: | 10000 AC-Zyklen |
| Frequenz: | 50/60 Hz |
| Anschlussklemmen: | Schraubanschlüsse |
| Bemessungsspannung: | 230 V AC |
| Schutzart (IP): | IP20 |
| Auslösecharakteristik: | C |
| Polzahl: | 1 |
| Gewicht: | 0.125 kg |
| Bemessungsstrom: | 63 A |
Produktmerkmale
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 63 A |
| Polzahl (gesamt): | 1 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 230 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 1 |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 15 kA |
| Anzahl der abgesicherten Pole: | 1 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 15|60 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 10 kA |
