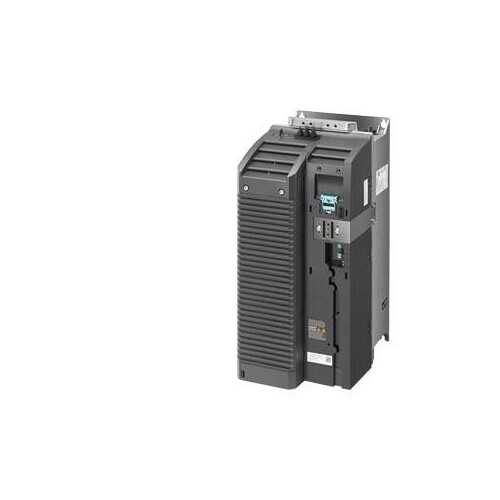

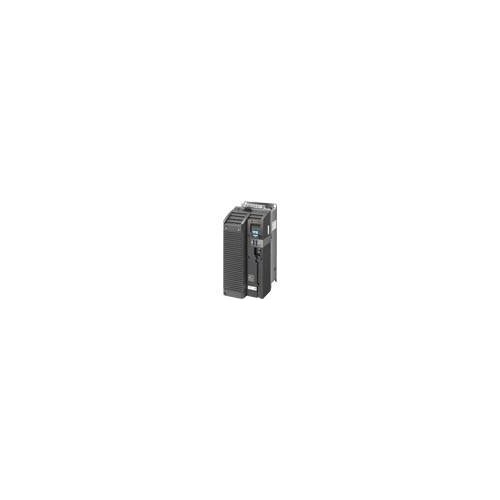

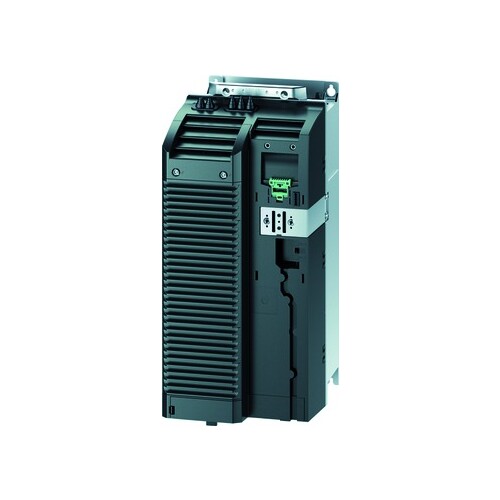

6SL3210-1PH21-4AL0 Siemens SINAMICS PM240 2 IP20-FSD-A-690V-11kW
)
)
)
)
)
)
)
)
Artikelnummer :26033932
Hersteller Art Nr. :6SL32101PH214AL0
Herkunftsland :DE
Zolltarifnr :85044095
EAN: 4042948668382
Dieser Artikel wird für Sie bestellt.
Beschreibung
SINAMICS G120 Power Module PM240-2 mit integriertem Klasse-A-Filter mit integriertem Brems-Chopper 3AC500-690V+10/-20% 47-63Hz Leistung hohe Überlast: 7,5kW bei 200% 3S, 150% 57S, 100% 240S, Umgebungstemperatur -20 bis +50°C (HO), Leistung geringe Überlast: 11kW bei 150% 3S, 110% 57S, 100% 240S, Umgebungstemperatur -20 bis +40°C (LO) 472x 200x 237 (HxBxT), FSD Schutzart IP20 ohne Control Unit und Bedieneinheit freigegeben ab CU Firmware- Version V4.7 HF8 Power Module SINAMICS Power Module PM240-2 das ideale Power Module für Standard-Anwendungen im Maschinenbau für den modularen Frequenzumrichter SINAMICS G120. Als Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel), verfügen die Power Modules PM240-2 (Schutzart IP20) über einen Brems-Chopper (Vier-Quadranten-Applikationen) und sind für eine Vielzahl von Applikationen im allgemeinen Maschinenbau geeignet.Das Leistungsteil PM240-2 kann flexibel,je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.SINAMICS - einfach mein Antrieb.
LIMMERT-KI Beschreibung
Der Siemens SINAMICS PM240-2 Power Module ist eine hochleistungsfähige Lösung für industrielle Anwendungen mit einer Netzspannung von 500 bis 690 V. Mit einer maximalen abgegebenen Leistung von 11 kW bei quadratischer Belastung und 7,5 kW bei linearer Belastung bietet dieses Modul eine hervorragende Leistung für eine Vielzahl von Anwendungen. Es ist für den Betrieb in einem Temperaturbereich von -20 bis +50 °C ausgelegt und verfügt über eine Schutzart IP20, was es ideal für den Einbau in Schaltschränke macht. Der PM240-2 ist mit einem integrierten Brems-Chopper für Vier-Quadranten-Anwendungen ausgestattet und unterstützt eine maximale Ausgangsfrequenz von 550 Hz. Mit einem Nennausgangsstrom von 14 A und einer Eingangs- sowie Ausgangsphasenzahl von 3 ist dieses Modul vielseitig einsetzbar und eignet sich hervorragend für Maschinenbauanwendungen. Die robuste Bauweise ermöglicht eine flexible Installation und einfache Integration in bestehende Systeme.
Technische Merkmale (Limmert KI extrahiert):
| Relative Netzfrequenztoleranz: | 5 % |
| Temperaturbereich: | -20 bis +50 °C |
| Max. abgegebene Leistung (lineare Belastung): | 7.5 kW |
| Max. abgegebene Leistung (quadratische Belastung): | 11 kW |
| Max. Ausgangsfrequenz: | 550 Hz |
| Netzspannung: | 500-690 V |
| Ausgangsphasenzahl: | 3 |
| Schutzart (IP): | IP20 |
| Nennausgangsstrom I2N: | 14 A |
| Eingangsphasenzahl: | 3 |
| Relative Netzspannungstoleranz: | -10 % |
Produktmerkmale
| Netzspannung: | 500|690 V |
| Eingangsphasenzahl: | 3 |
| Ausgangsphasenzahl: | 3 |
| Max. Ausgangsfrequenz: | 550 Hz |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: | 11 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: | 7.5 kW |
| Schutzart (IP): | IP20 |
| Relative symmetrische Netzfrequenztoleranz: | 5 % |
| Relative symmetrische Netzspannungstoleranz: | -10 % |
| Nennausgangsstrom I2N: | 14 A |
| Mit Bedienelement: | Nein |
| Einsatz im Industriebereich zulässig: | Ja |
| Einsatz im Wohn- und Gewerbebereich zulässig: | Nein |
| Unterstützt Protokoll für PROFIBUS: | sonstige |
| Unterstützt Protokoll für CAN: | sonstige |
| Unterstützt Protokoll für INTERBUS: | sonstige |
| Unterstützt Protokoll für ASI: | sonstige |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für PROFINET IO: | sonstige |
| Unterstützt Protokoll für PROFINET CBA: | sonstige |
| Unterstützt Protokoll für Foundation Fieldbus: | sonstige |
| Unterstützt Protokoll für EtherNet/IP: | sonstige |
| Unterstützt Protokoll für AS-Interface Safety at Work: | sonstige |
| Unterstützt Protokoll für DeviceNet Safety: | sonstige |
| Unterstützt Protokoll für PROFIsafe: | sonstige |
| Unterstützt Protokoll für SafetyBUS p: | sonstige |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 1 |
| Mit PC-Anschluss: | sonstige |
| Bremschopper integriert: | Ja |
| 4-Quadrantenbetrieb möglich: | Nein |
| Art des Umrichters: | U-Umrichter |
| Höhe: | 472 mm |
| Breite: | 200 mm |
| Tiefe: | 237 mm |
