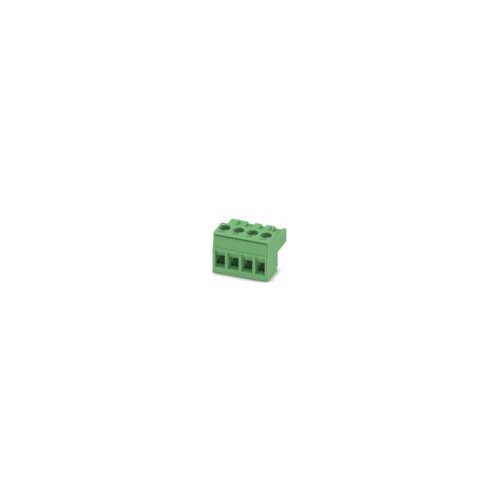

1779851 PHOENIX MSTBT 2,5/ 4-ST Leiterplattensteckverbinder
)
)
)
)
)
)
Artikelnummer :20597318
Hersteller Art Nr. :1779851
Herkunftsland :DE
Zolltarifnr :85366990
EAN: 4017918040543
Dieser Artikel wird für Sie bestellt.
Beschreibung
Leiterplattenstecker, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl: 4, Anzahl der Anschlüsse: 4, Artikelfamilie: MSTBT 2,5/..-ST, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - Rasthaken, Stecksystem: COMBICON MSTB 2,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
LIMMERT-KI Beschreibung
Der Phoenix MSTBT 2,5/4-ST Leiterplattensteckverbinder ist eine zuverlässige Lösung für die Verbindung von Leiterplatten in verschiedenen Anwendungen. Mit einer Nennstromstärke von 12 A und einer Bemessungsspannung von 320 V ist dieser Steckverbinder für eine Vielzahl von elektrischen Anwendungen geeignet. Er verfügt über 4 Pole und ein Rastermaß von 5 mm, was eine einfache Integration in bestehende Systeme ermöglicht. Der Schraubanschluss sorgt für eine sichere Verbindung, während die grüne Farbe und die Zinn-Kontaktoberfläche für hohe Korrosionsbeständigkeit stehen. Der Steckverbinder ist aus PA gefertigt und erfüllt die Brennbarkeitsklasse V0 nach UL 94, was ihn zu einer sicheren Wahl für industrielle Anwendungen macht. Mit einem Nennquerschnitt von 2,5 mm² und einer Abisolierlänge von 7 mm ist er einfach zu handhaben und zu installieren.
Technische Merkmale (Limmert KI extrahiert):
| Bemessungsstoßspannung (II/2): | 4 kV |
| Leiterquerschnitt AWG/kcmil max: | 12 |
| Schraubengewinde: | M3 |
| Leiterquerschnitt AWG/kcmil min: | 24 |
| Nennquerschnitt: | 2,5 mm² |
| Abisolierlänge: | 7 mm |
| Anschlussart: | Schraubanschluss |
| Bemessungsspannung (III/3): | 250 V |
| Leiterquerschnitt flexibel max: | 2,5 mm² |
| Anzugsdrehmoment max: | 0,6 Nm |
| Brennbarkeitsklasse nach UL 94: | V0 |
| Rastermaß: | 5 mm |
| Leiterquerschnitt starr min: | 0,2 mm² |
| Bemessungsspannung (III/2): | 320 V |
| Anzugsdrehmoment min: | 0,5 Nm |
| Leiterquerschnitt starr max: | 2,5 mm² |
| Bemessungsspannung (II/2): | 630 V |
| Kontaktoberfläche: | Zinn |
| Bemessungsstoßspannung (III/2): | 4 kV |
| Maß a: | 15 mm |
| Bemessungsstoßspannung (III/3): | 4 kV |
| Farbe: | grün |
| Nennstrom: | 12 A |
| Isolierstoffgruppe: | I |
| Polzahl: | 4 |
| Leiterquerschnitt flexibel min: | 0,2 mm² |
Produktmerkmale
| Kontaktausführung: | Buchse |
| Anzahl der Steckkontaktreihen: | 1 |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.2|2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.25|2.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig: | 0.2|2.5 mm² |
| Werkstoff der Kontaktbeschichtung: | Zinn |
| Anschließbare Kabeltype: | Rundkabel |
| Rastermaß der Kontakte: | 5 mm |
| Verbindungsart: | sonstige |
| Rastermaß der Anschlüsse: | 5 mm |
| Winkel Kontakt/Leiteranschluss: | sonstige |
| Bemessungsstrom In: | 12 A |
| Bemessungsspannung: | 320 V |
| Bemessungsstoßspannung: | 4 kV |
| Überspannungskategorie: | III |
| Verschmutzungsgrad: | 2 |
| Werkstoff des Kontaktes: | Kupfer |
| Werkstoff des Isolierkörpers: | sonstige |
| Werkstoff des Gehäuses: | sonstige |
| Gehäusefarbe: | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94: | V0 |
| Mit Schutzleiter: | Nein |
| Betriebstemperatur: | -40|100 °C |
