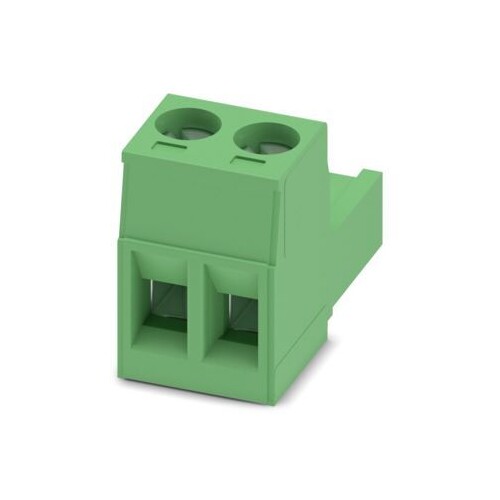

1754449 Phoenix MSTB 2,5/ 2 ST Leiterplattensteckverbinder
)
)
)
)
)
)
Artikelnummer :24008377
Hersteller Art Nr. :1754449
Herkunftsland :DE
Zolltarifnr :85366990
EAN: 4017918028619
Dieser Artikel wird für Sie bestellt.
Beschreibung
Leiterplattenstecker, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: MSTB 2,5/..-ST, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - Rasthaken, Stecksystem: COMBICON MSTB 2,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
LIMMERT-KI Beschreibung
Der Phoenix MSTB 2,5/2-ST Leiterplattensteckverbinder ist ein zuverlässiger und vielseitiger Steckverbinder, der für Anwendungen mit einem Nennstrom von 12 A und einer Bemessungsspannung von 320 V konzipiert wurde. Mit einer kompakten Bauweise und einem Rastermaß von 5 mm ermöglicht er eine einfache und effektive Verbindung auf Leiterplatten. Der Schraubanschluss sorgt für eine sichere Verbindung, während die grüne Farbe und die Zinn-Kontaktoberfläche für eine hohe Korrosionsbeständigkeit und Langlebigkeit sorgen. Der Steckverbinder ist aus PA gefertigt und erfüllt die Brennbarkeitsklasse V0 nach UL 94, was ihn ideal für den Einsatz in anspruchsvollen Umgebungen macht. Mit einer Abisolierlänge von 7 mm und einem Schraubengewinde von M3 ist er einfach zu installieren und bietet eine hohe Flexibilität in der Anwendung.
Technische Merkmale (Limmert KI extrahiert):
| Brennbarkeitsklasse nach UL 94: | V0 |
| Anzugsdrehmoment max: | 0,6 Nm |
| Schraubengewinde: | M3 |
| Rastermaß: | 5 mm |
| Bemessungsspannung (III/2): | 320 V |
| Leiterquerschnitt starr min: | 0,2 mm² |
| Abisolierlänge: | 7 mm |
| Isolierstoff: | PA |
| Anzugsdrehmoment min: | 0,5 Nm |
| Kontaktoberfläche: | Zinn |
| Leiterquerschnitt starr max: | 2,5 mm² |
| Nennstrom: | 12 A |
| Farbe: | grün |
| Anschlussart: | Schraubanschluss |
| Polzahl: | 2 |
| Leiterquerschnitt flexibel max: | 2,5 mm² |
| Leiterquerschnitt flexibel min: | 0,2 mm² |
Produktmerkmale
| Kontaktausführung: | Buchse |
| Anzahl der Steckkontaktreihen: | 1 |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.2|2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.25|2.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig: | 0.2|2.5 mm² |
| Werkstoff der Kontaktbeschichtung: | Zinn |
| Anschließbare Kabeltype: | Rundkabel |
| Rastermaß der Kontakte: | 5 mm |
| Rastermaß der Anschlüsse: | 5 mm |
| Verbindungsart: | sonstige |
| Winkel Kontakt/Leiteranschluss: | sonstige |
| Bemessungsstrom In: | 12 A |
| Bemessungsspannung: | 320 V |
| Bemessungsstoßspannung: | 4 kV |
| Überspannungskategorie: | III |
| Verschmutzungsgrad: | 2 |
| Werkstoff des Kontaktes: | Kupfer |
| Werkstoff des Isolierkörpers: | sonstige |
| Werkstoff des Gehäuses: | sonstige |
| Gehäusefarbe: | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94: | V0 |
| Mit Schutzleiter: | Nein |
| Betriebstemperatur: | -40|100 °C |
