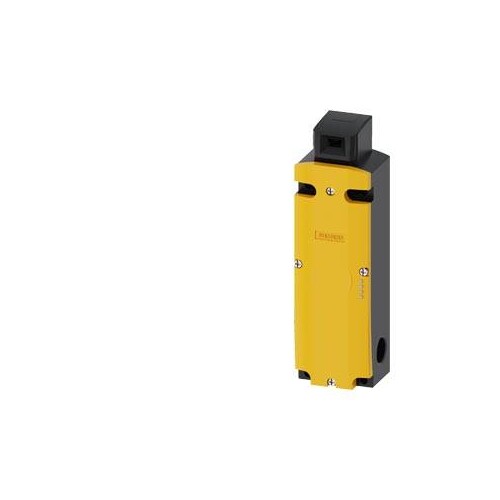

3SE5322-1SB21 Siemens POS.SCHALT.M.ZUHALT.MAGNETKRAFTVER.2XLED
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
Artikelnummer :26001382
Hersteller Art Nr. :3SE53221SB21
Herkunftsland :DE
Zolltarifnr :85365019
EAN: 4011209683419
Dieser Artikel wird für Sie bestellt.
Beschreibung

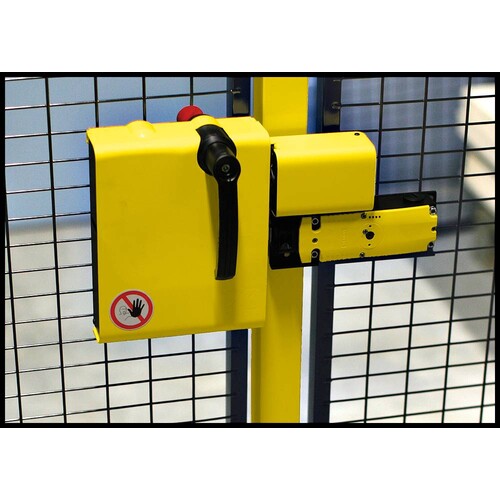

Sicherheits-Positionsschalter mit Zuhaltung Zuhaltekraft 1300 N 5 Anfahrrichtungen Magnetkraftverriegelt Magnetspannung DC 24 V Überwachung Betätiger 2Ö/1S Überwachung Magnet 2Ö/1S LED-Anzeige gelb/grün Lieferung ohne Betätiger. Betätiger 3SE5000-0AV. bitte separat bestellen Mechanische Sicherheitsschalter SIRIUS 3SE5 zur Stellungsüberwachung beweglicher Schutzeinrichtungen. Sie bewirken, dass Schutztüren, Abdeckungen oder Schutzklappen/-gitter geschlossen gehalten werden, solange ein gefährlicher Zustand besteht. Die Antriebsköpfe in schraubenloser Montage sind um 4x90 Grad drehbar. Es sind 5 Anfahrrichtungen des Betätigers möglich, davon eine stirnseitig. Die Schaltelemente gewährleisten eine sehr hohe Kontaktsicherheit und sind nur mit getrennt kodiertem Betätiger schaltbar, die einen erhöhten Manipulationsschutz gewährleisten. LEDs zeigen den aktuellen Status des Geräts komfortabel an. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die Geräte stehen mit Feder- oder Magnetkraftverriegelung, in Kunststoff mit Zuhaltekraft 1300 N oder Metall mit Zuhaltekraft 2300 N zur Verfügung. Ein umfangreiches Spektrum an 3D kodierten Betätigern ist bestellbar. Einige Varianten sind optional mit LED-Statusanzeige erhältlich. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab. Der Betätiger ist nicht im Lieferumfang der Sicherheitsschalter enthalten und muss getrennt bestellt werden. Als Zubehör sind je nach Ausführung Stecker sowie weiteres Anschlusszubehör erhältlich. Safety is a SIRIUS business.
LIMMERT-KI Beschreibung
Der Sicherheits-Positionsschalter 3SE5322-1SB21 von Siemens bietet eine zuverlässige Zuhaltung mit einer Zuhaltekraft von 1300 N und ist ideal für den Einsatz in sicherheitskritischen Anwendungen. Mit einer Magnetspannung von 24 V DC und einer hohen Anzahl von Kontakten (2 NC und 1 NO für die Zuhaltung sowie 2 NC und 1 NO für die Aktivierung) gewährleistet dieser Schalter eine sichere und effektive Überwachung von beweglichen Schutzeinrichtungen. Der Schalter ist in einem robusten Kunststoffgehäuse untergebracht und bietet eine Schutzart von IP66/IP67, was ihn ideal für raue Umgebungen macht. Mit einer Betriebstemperatur von -25 bis 60 °C und einer mechanischen Lebensdauer von bis zu 1.000.000 Zyklen ist dieser Schalter sowohl langlebig als auch zuverlässig. Die LEDs zur Statusanzeige in Gelb und Grün bieten eine einfache Überwachung des Betriebszustands. Der 3SE5322-1SB21 ist eine ausgezeichnete Wahl für Anwendungen, die höchste Sicherheitsanforderungen erfüllen müssen.
Technische Merkmale (Limmert KI extrahiert):

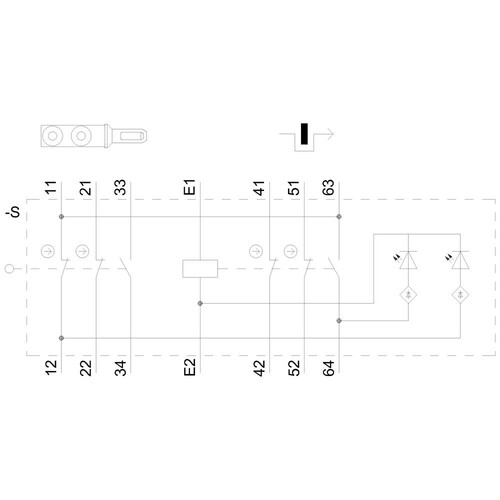

| Anzahl der NC Kontakte (Zuhaltung): | 2 |
| Zuhaltekraft: | 1300 N |
| Anzahl der NO Kontakte (Zuhaltung): | 1 |
| Material des Gehäuses: | Kunststoff |
| Magnetspannung: | 24 V DC |
| Anzahl der NC Kontakte (Aktivierung): | 2 |
| Breite des Sensors: | 54 mm |
| Elektrische Lebensdauer (mit Kontaktoren): | 1.000.000 Zyklen |
| Anzahl der NO Kontakte (Aktivierung): | 1 |
| Betriebsstrom (DC-13 bei 24 V): | 6 A |
| Schutzart: | IP66/IP67 |
| Mechanische Lebensdauer: | 1.000.000 Zyklen |
| Anzahl der Anfahrrichtungen: | 5 |
| Widerstand gegen Schock: | 30g / 11 ms |
| Widerstand gegen Vibration: | 0.35 mm / 5g |
| Lagertemperatur: | -40 … 80 °C |
| Betriebstemperatur: | -25 … 60 °C |
| Anschlussart: | Schraubklemmen |
Produktmerkmale
| Anzahl der Kontakte als Schließer: | 6 |
| Anzahl der Kontakte als Öffner: | 185 |
| Anzahl der Kontakte als Wechsler: | 0 |
| Zuhaltekraft: | 1300 N |
| Mit Fluchtentriegelung: | sonstige |
| Ausführung des Schaltglieds: | Schleichschaltglied |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Werkstoff des Gehäuses: | Kunststoff |
| Mit Statusanzeige: | Ja |
| Bemessungssteuerspeisespannung Magnetantrieb AC 50 Hz: | 3 V |
| Bemessungssteuerspeisespannung Magnetantrieb AC 60 Hz: | 0 V |

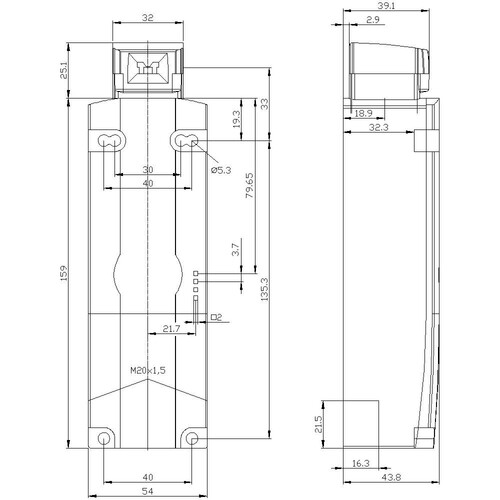

| Breite des Sensors: | 54 mm |
| Höhe des Sensors: | 43.5 mm |
| Länge des Sensors: | 185 mm |
| Anzahl der sicherheitsgerichteten Hilfskontakte: | 4 |
| Geeignet für Sicherheitsfunktionen: | Ja |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V: | 6 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V: | Kunststoff A |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V: | 43.5 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V: | 3|24 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V: | 0.55 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V: | 4 A |
| Gehäusebauform: | Sonderbauform |
| Ausführung der Schnittstelle: | ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: | ohne |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Umgebungstemperatur während des Betriebs: | -25|60 °C |
| Schutzart (IP): | IP66/IP67 |
