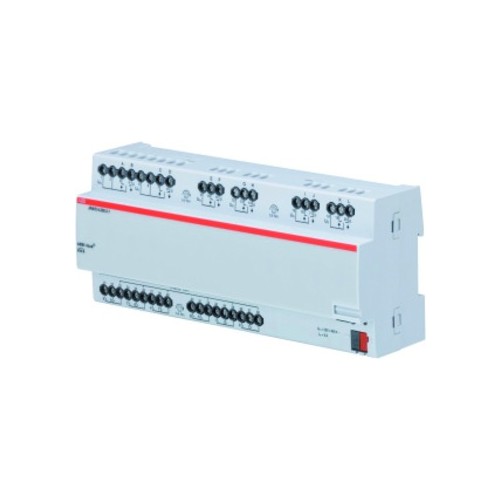

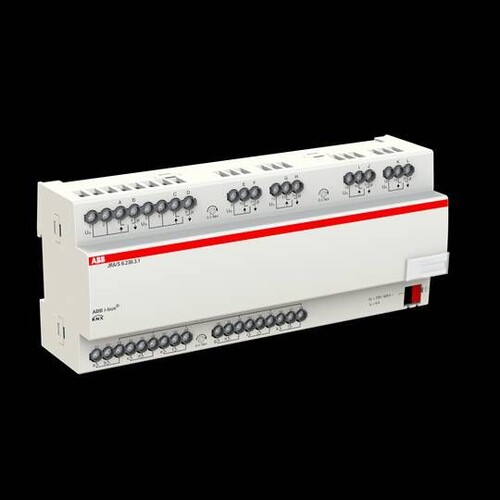

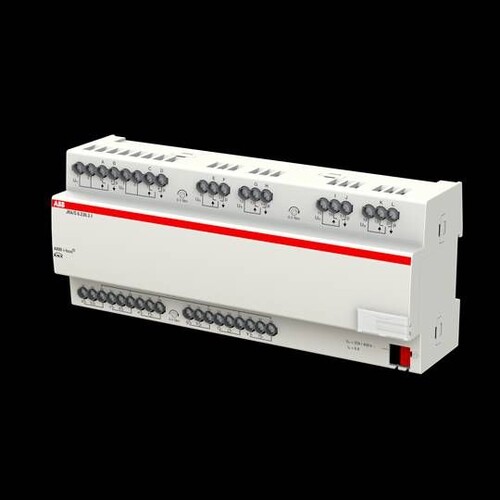

JRA/S6.230.3.1 ABB Jal-/Roll.Aktor mit BE, REG
)
)
)
)
)
)
)
)
)
)
)
)
Artikelnummer :25037208
Hersteller Art Nr. :2CDG110208R0011
Herkunftsland :DE
Zolltarifnr :85371091
EAN: 4016779011310
Dieser Artikel wird für Sie bestellt.
Beschreibung
steuert 6 unabhängige Jalousie- bzw. Rollladenabtriebe oder Lüftungsklappen. Über die 12 integrierten Binäreingänge ist eine direkte Ansteuerung der Ausgänge über konventionelle Taster möglich. Die Binäreingänge können aber auch frei für andere Funktionen (z.B. Schalten, Dimmen) genutzt werden. Die Ausgänge sind gegeneinander verriegelt.
LIMMERT-KI Beschreibung
Der ABB Jalousie-/Rollladenaktor JRA/S 6.230.3.1 ist ein hochentwickeltes Reiheneinbaugerät (REG), das speziell für die Steuerung von Jalousien und Rollläden konzipiert wurde. Mit einer Busspannung von 21 bis 32 V DC und einer maximalen Stromaufnahme von 12 mA ist er äußerst energieeffizient. Das Gerät bietet eine Verlustleistung von maximal 4,8 W und ist mit 12 Binäreingängen ausgestattet, die eine direkte Ansteuerung ermöglichen. Die kompakten Abmessungen von 90 x 216 x 64,5 mm und das geringe Gewicht von 0,55 kg machen die Installation in Verteilern mit einer Tragschiene von 35 mm einfach. Der JRA/S 6.230.3.1 unterstützt eine Vielzahl von Anwendungen, einschließlich der Steuerung von bis zu 6 Jalousieausgängen. Mit Schutzart IP 20 ist das Gerät ideal für den Einsatz in Innenräumen geeignet. Der Temperaturbereich von -5 °C bis +45 °C gewährleistet eine zuverlässige Funktion in unterschiedlichen Umgebungen.
Technische Merkmale (Limmert KI extrahiert):
| Gehäuse/-farbe: | Kunststoff, grau |
| Verlustleistung (Gerät): | maximal 4,8 W |
| Anschlüsse: | KNX über Busanschlussklemme, 2fach (rot/schwarz) 0,8 mm Ø, eindrahtig |
| Stromaufnahme (Bus): | maximal 12 mA |
| Einbaubreite in TE: | 12 Module à 18 mm |
| Anziehdrehmoment: | maximal 0,6 Nm |
| Schutzart: | IP 20 |
| Gewicht: | 0,55 kg |
| Stromkreise: | Schraubklemme mit Kombikopf (PZ 1) 0,2…4 mm² feindrahtig, 2 x (0,2…2,5 mm²) 0,2…6 mm² eindrahtig, 2 x (0,2…4 mm²) |
| Einbautiefe: | 64,5 mm |
| Temperaturbereich: | Betrieb -5 °C…+45 °C, Transport -25 °C…+70 °C, Lagerung -25 °C…+55 °C |
| Versorgung: | Busspannung 21…32 V DC |
| Schutzklasse: | II |
| Verlustleistung (Bus): | maximal 250 mW |
| Maximale Luftfeuchte: | 93 %, keine Betauung zulässig |
| Abmessungen: | 90 x 216 x 64,5 mm (H x B x T) |
Produktmerkmale
| Bussystem KNX: | Ja |
| Bussystem KNX-RF (Funk): | Nein |
| Bussystem Funkbus: | Nein |
| Bussystem LON: | Nein |
| Bussystem Powernet: | Nein |
| Andere Bussysteme: | ohne |
| Montageart: | REG |
| Max. Anzahl der Jalousieausgänge: | 1 |
| Anzahl der Eingänge: | 12 |
| Schaltstrom ohmsch: | 6 A |
| Vor Ort-/Handbedienung: | Nein |
| Funktion Schalten: | Ja |
| Breite in Teilungseinheiten: | 12 |
| Busankopplung inklusive: | Ja |
| Mit LED-Anzeige: | Ja |
| Max. Schaltleistung: | 1380 W |
| Stromart: | AC |
| Schutzart (IP): | IP20 |
| Busmodul abnehmbar: | Nein |
| Funk bidirektional: | Nein |
