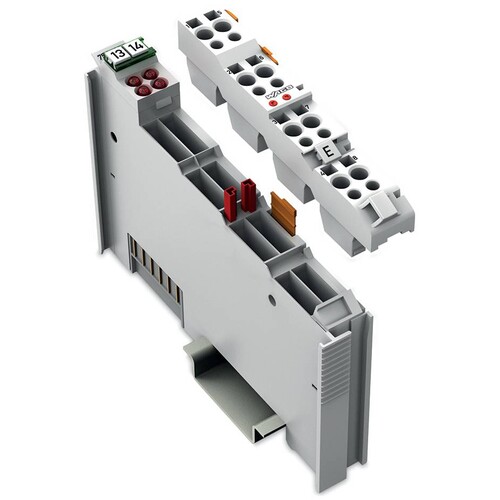

753-460 Wago 4AI Pt100/RTD
)
)
)
)
Artikelnummer :26425357
Hersteller Art Nr. :753-460
Herkunftsland :DE
Zolltarifnr :85389099
EAN: 4050821867470
Dieser Artikel wird für Sie bestellt.
Beschreibung
4-Kanal-Analogeingang, Für Widerstandssensoren Pt100-/RTD
LIMMERT-KI Beschreibung
Das Wago 753-460 ist ein hochentwickeltes 4-Kanal-Analogmodul für die direkte Verbindung mit Pt100-/RTD-Widerstandssensoren. Es ermöglicht den Anschluss von 2-Draht-Sensoren und linearisiert automatisch den gesamten Temperaturbereich von -200 bis +850 °C. Mit einer Auflösung von 0,1 °C und einer Umwandlungszeit von typischerweise 250 ms bietet das Modul präzise Messungen. Die integrierte Fehleranzeige erfolgt durch eine rote LED, die bei Kurzschluss, Leitungstrennung oder Überlauf des Messbereichs aktiviert wird. Das Modul ist für den Betrieb bei Umgebungstemperaturen von 0 bis +55 °C ausgelegt und hat eine kompakte Bauform mit Abmessungen von 12 mm Breite, 100 mm Höhe und 69,8 mm Tiefe. Mit einer Versorgungsspannung von 5 VDC und einem Stromverbrauch von nur 65 mA ist es eine effiziente Lösung für industrielle Anwendungen.
Technische Merkmale (Limmert KI extrahiert):
| Sensortypen: | Pt100 |
| Temperaturfehler (max.) des oberen Messwertes: | 0,01 %/K |
| Temperaturbereich: | -200 … +850 °C |
| Messstrom (typ.): | 0,5 mA |
| Umwandlungszeit (typ.): | 250 ms |
| Isolation: | 500 V System/Feld |
| Tiefe: | 69,8 mm |
| Messfehler, Abweichung (max.) vom oberen Messwert: | 0,2 % |
| Anzahl der analogen Eingänge: | 4 |
| Auflösung (über den gesamten Bereich): | 0,1 °C |
| Messfehler (Referenztemperatur): | 25 °C |
| Betriebstemperatur: | 0 … +55 °C |
| Breite: | 12 mm |
| Lagertemperatur: | -40 … +85 °C |
| Schutzart: | IP20 |
| Höhe: | 100 mm |
| Signaltyp: | Widerstandsmessung |
| Versorgungsspannung (System): | 5 VDC |
| Gewicht: | 42,5 g |
| Datenbreite: | 4 x 16-Bit Daten; 4 x 8-Bit Steuer-/Status (optional) |
| Stromverbrauch (5 V Systemversorgung): | 65 mA |

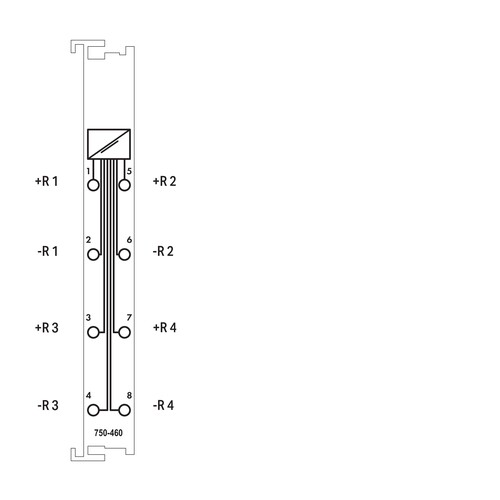

| Sensoranschluss: | 4 x (2-Draht) |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung DC: | 5|5 V |
| Eingang, Strom: | Nein |
| Eingang, Spannung: | Nein |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | Federzuganschluss |
| Eingangssignal konfigurierbar: | Nein |
| Auflösung der Analogeingänge: | 12 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Anzahl der analogen Eingänge: | 4 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Ja |
| Analoge Eingänge konfigurierbar: | Nein |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0|5 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | sonstige |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub: | sonstige |
| Breite: | 12 mm |
| Höhe: | 100 mm |
| Tiefe: | 69.8 mm |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | Nein |
| Unterstützt Protokoll für EtherCAT: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): | Nein |
| SIL gemäß IEC 61508: | sonstige |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | Nein |
