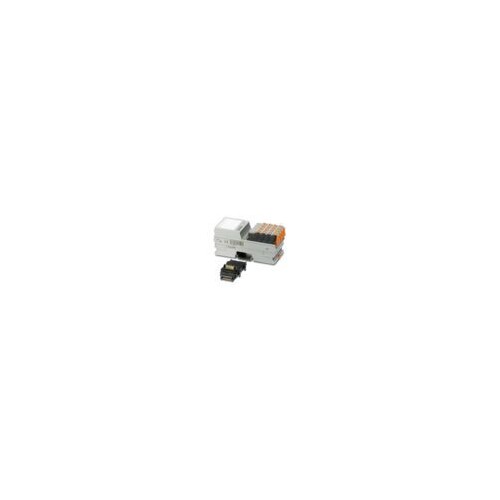

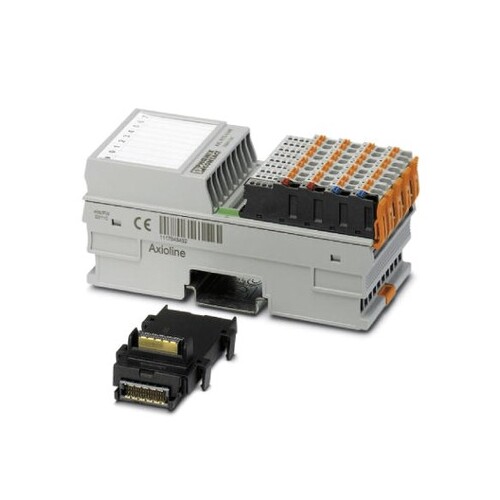

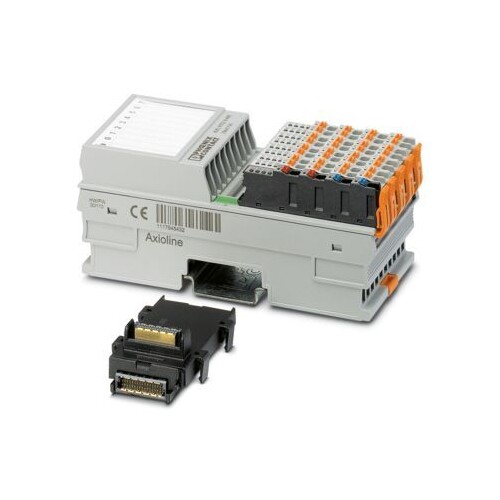

2701235 Phoenix AXL F RTD8 XC 1F I/O-Modul
)
)
)
)
)
)
)
)
)
)
Artikelnummer :25915869
Hersteller Art Nr. :2701235
Herkunftsland :DE
Zolltarifnr :85389091
EAN: 4046356730471
Dieser Artikel wird für Sie bestellt.
Beschreibung
Axioline F, Temperaturerfassungsmodul, Analoge Eingänge: 8 (für resistive Temperatursensoren), Anschlusstechnik: 2-, 3-, 4-Leiter (geschirmt), Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Extreme Conditions-Variante, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
LIMMERT-KI Beschreibung
Das Phoenix Contact AXL F RTD8 XC 1F I/O-Modul ist ein hochentwickeltes Temperaturerfassungsmodul, das speziell für die Anbindung an Axioline F Stationen konzipiert wurde. Mit 8 analogen Eingängen ermöglicht es die Verbindung von Widerstandstemperatursensoren (RTD) in 2-, 3- und 4-Leiter-Technik. Die Übertragungsgeschwindigkeit beträgt 100 Mbps, was eine schnelle Datenkommunikation gewährleistet. Das Modul bietet eine erweiterte Betriebstemperatur von -40 °C bis +70 °C und ist mit einer Schutzart von IP20 ausgestattet, was es ideal für den Einsatz unter extremen Bedingungen macht. Es unterstützt eine Vielzahl von Sensoren, einschließlich Platin- und Nickelsensoren, und bietet eine digitale Sensorlinearisation sowie programmierbare Filter. Dieses Modul ist eine zuverlässige Lösung für präzise Temperaturmessungen in industriellen Anwendungen.
Technische Merkmale (Limmert KI extrahiert):
| Eingangsschutz: | Kurzschlussschutz, Überlastschutz |
| Anzahl der analogen Eingänge: | 8 |
| Lagertemperatur: | -40 °C ... +85 °C |
| Stromverbrauch (max.): | 180 mA |
| Baugröße: | 53,6 mm x 126,1 mm x 54 mm |
| Montageart: | DIN-Schiene |
| Schutzart: | IP20 |
| Versorgungsspannung: | 24 V DC |
| Stromverbrauch (typisch): | 115 mA |
| Betriebstemperatur: | -25 °C ... +60 °C (Standard), -40 °C ... +70 °C (erweitert) |
| Verbindungstechnik: | 2-, 3-, 4-Leiter (geschirmt) |
| Übertragungsgeschwindigkeit: | 100 Mbps |
| Analogwertdarstellung: | 16 Bit |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung AC 50 Hz: | 0|0 V |
| Versorgungsspannung DC: | 30|19.2 V |
| Eingang, Strom: | Nein |
| Eingang, Spannung: | Nein |
| Eingang, Widerstandsthermometer: | Ja |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Eingangssignal konfigurierbar: | Nein |
| Auflösung der Analogeingänge: | 24 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Auflösung der Analogausgänge: | 0 Bit |
| Anzahl der analogen Eingänge: | 0 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Ja |
| Versorgungsspannung AC 60 Hz: | 0|0 V |
| Analoge Eingänge konfigurierbar: | Nein |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Ja |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Ja |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | ohne |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Breite: | 53.6 mm |
| Höhe: | 125.894343 mm |
| Tiefe: | 52.59 mm |
| Unterstützt Protokoll für EtherCAT: | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse I: | 52.7 |
| SIL gemäß IEC 61508: | sonstige |
